ГОСТ 24379.1-80 "Болты фундаментные. Конструкция и размеры".
1. Конструкция и размеры шпилек должны соответствовать указанным на чертеже и в таблице.
Пример условного обозначения шпильки поз. 1 ( ГОСТ 24379.1-80 ), диаметром резьбы d = 20 мм, длиной L = 800 мм, из стали марки Ст3пс2:
ШПИЛЬКА 1.М20 Х 800 Ст3пс2 ГОСТ 24379.1-80
То же, поз. 4 ( ГОСТ 24379.1-80 ) , диаметром резьбы d = 100 мм, с мелким шагом резьбы 6 мм, длиной L = 3150 мм, из стали марки 09Г2С-6:
ШПИЛЬКА 4.М100 Х 6 Х 3150.09Г2С-6 ГОСТ 24379.1-80
2. Предельные отклонения размеров - по ГОСТ 25347-82 и ГОСТ 25348-82.
3. Резьба - по ГОСТ 24705-2004, поле допуска 8g - по ГОСТ 16093-2004.
4. Размеры сбегов резьбы и фасок - по ГОСТ 10549-80.
5. Длина шпилек L (кроме поз. 5 и 6) и их теоретическая масса приведены в приложении 2 ГОСТ 24379.1-80.
Для шпилек (поз. 5 и 6) длина и теоретическая масса указываются в рабочих чертежах.
6. Допускается по соглашению между потребителем и предприятием-изготовителем изготовление шпилек другой длины.

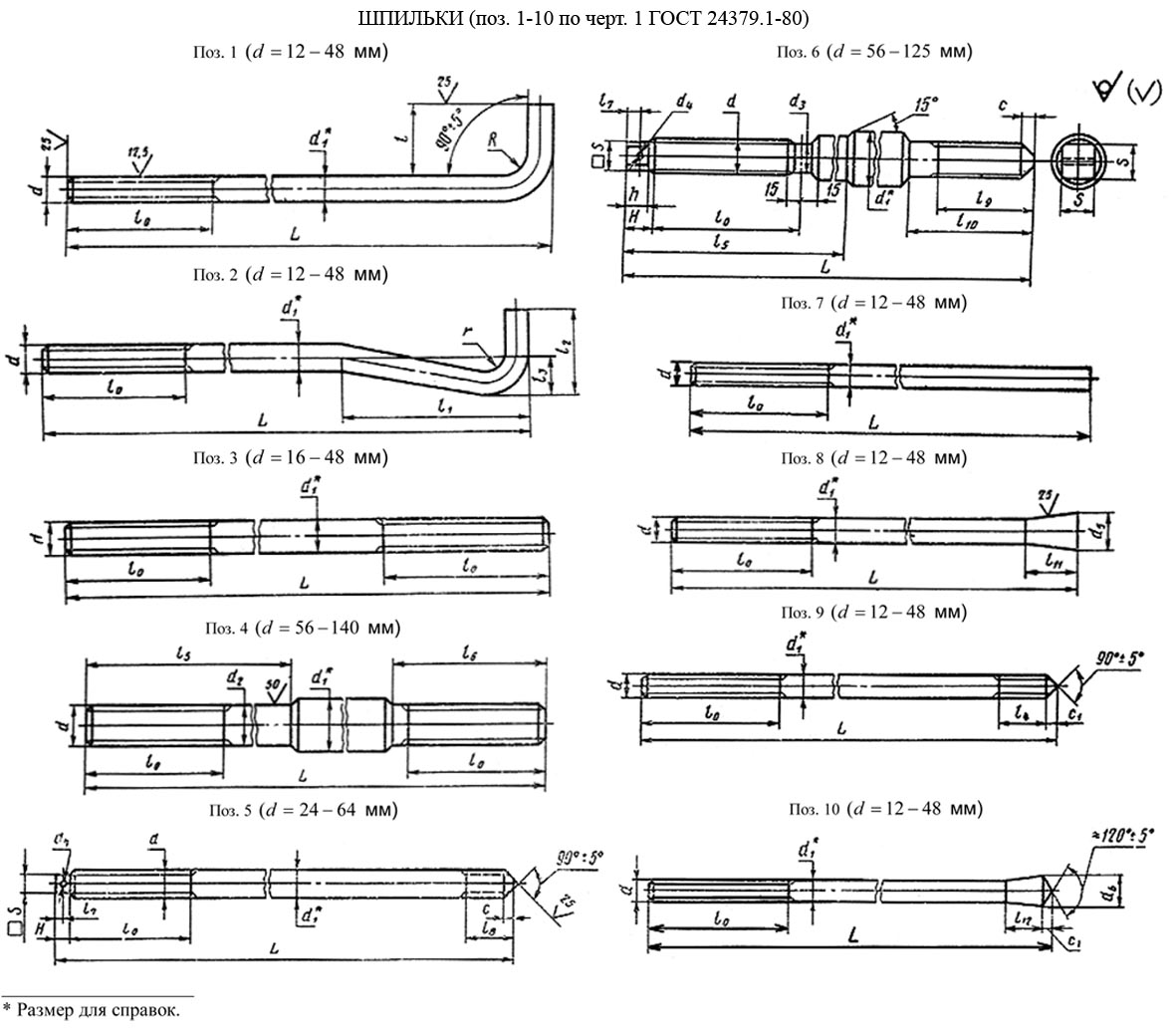

![]() Чертеж |

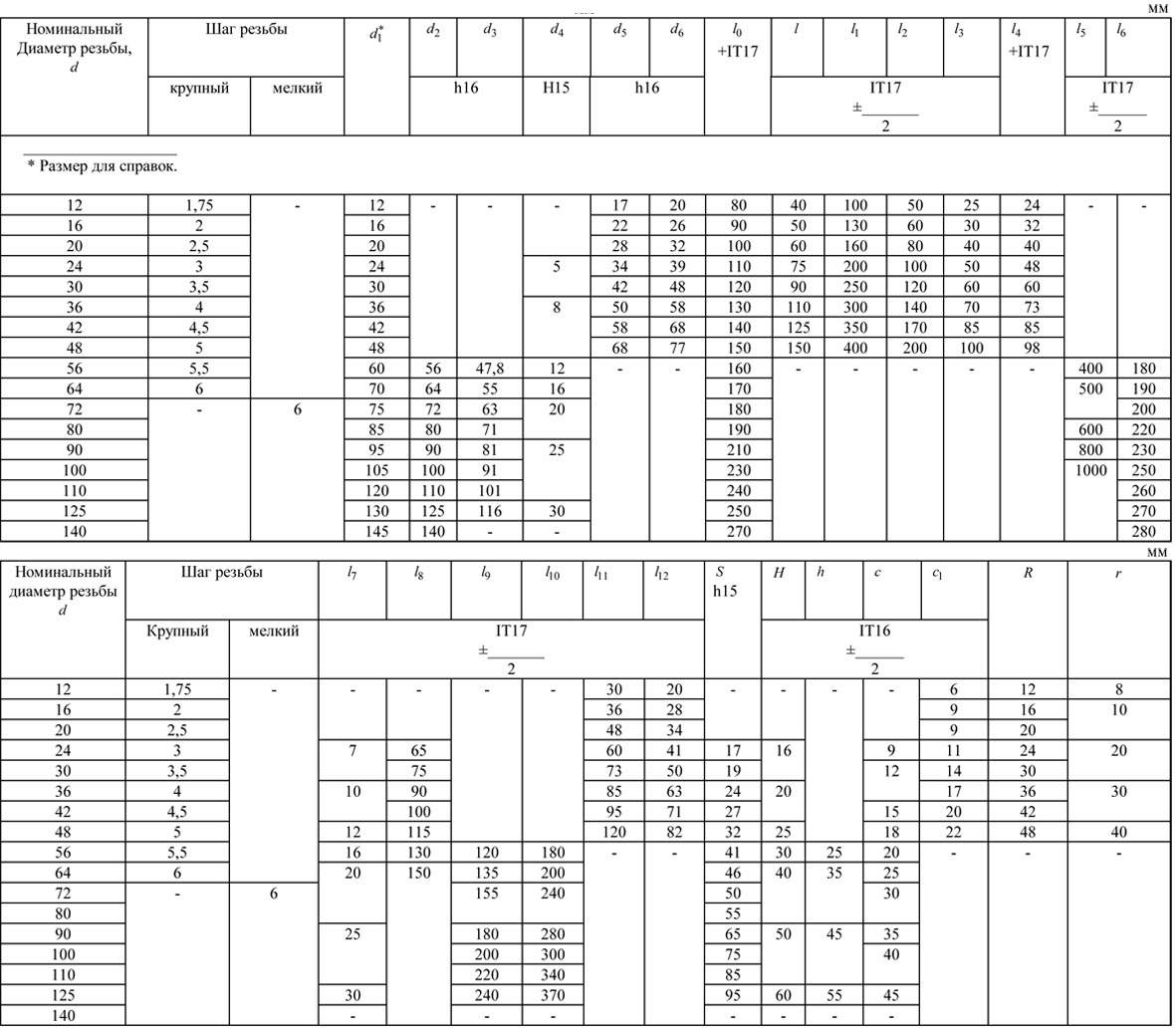

![]() Таблица |
![]() |
