ГОСТ 24379.1-80 "Болты фундаментные. Конструкция и размеры".
1. Шайбы при нормальных отверстиях в приливах оборудования следует применять по ГОСТ 11371-78, при увеличенных отверстиях в приливах оборудования - по настоящему стандарту.
2. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.
Пример условного обозначения шайбы для шпильки диаметром резьбы d = 12 мм:
ШАЙБА М12 ГОСТ 24379.1-80

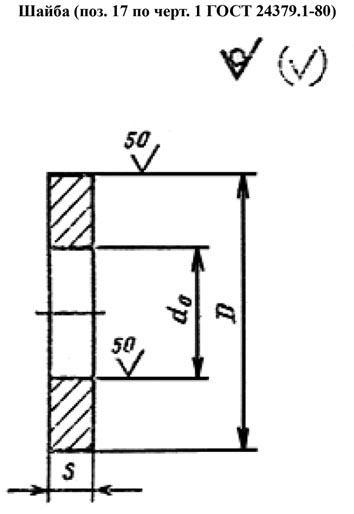

![]() Чертеж |

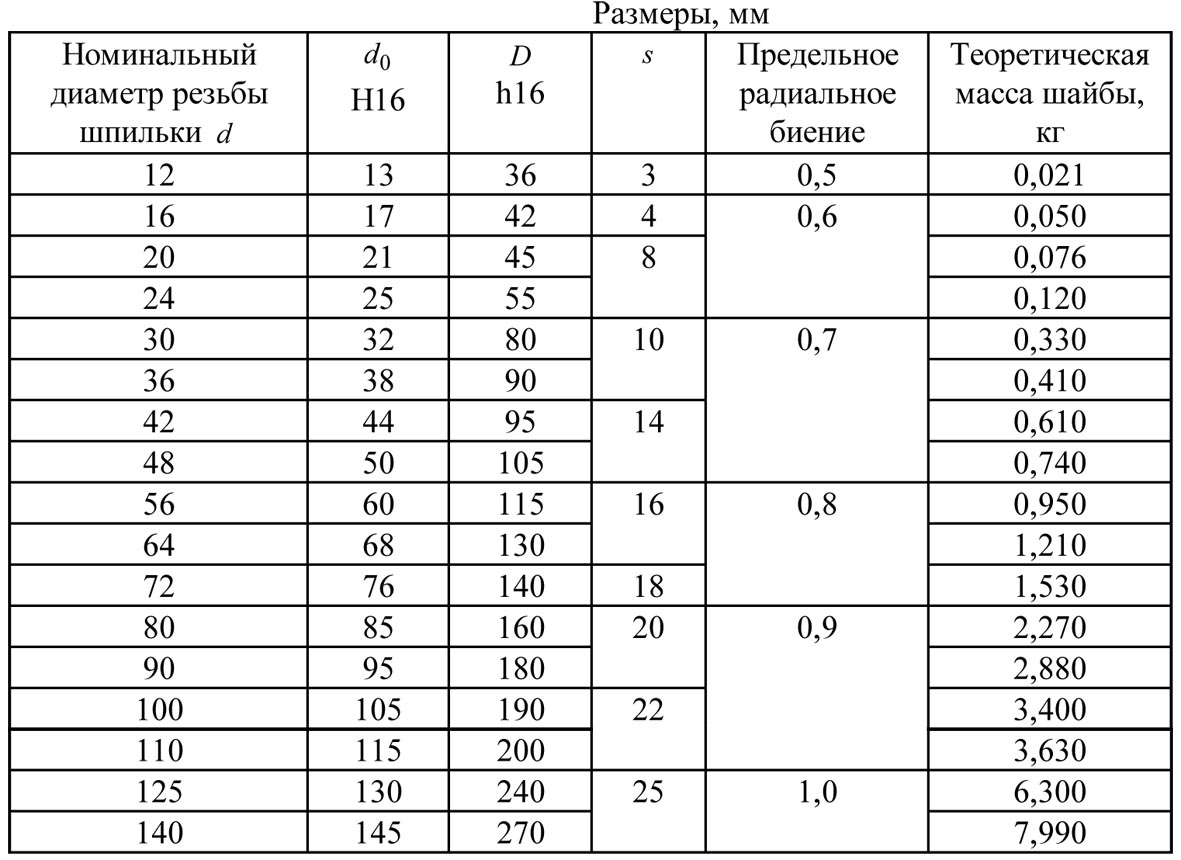

![]() Таблица |
