ГОСТ 24379.1-80 "Болты фундаментные. Конструкция и размеры".

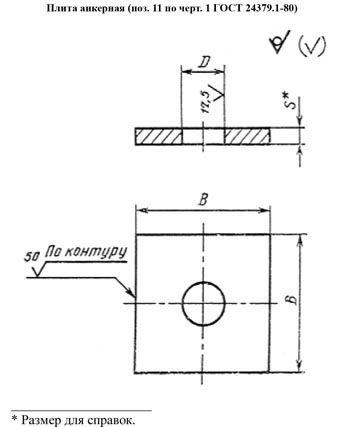

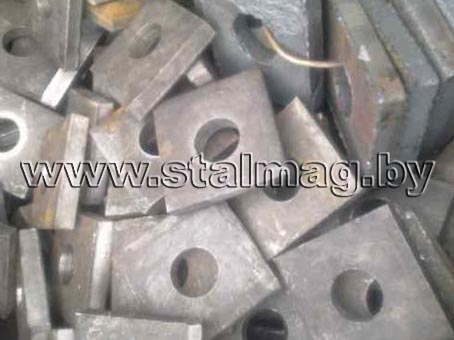

1. Конструкция и размеры анкерных плит поз. 11 ( ГОСТ 24379.1-80 ) должны соответствовать указанным на чертеже и в таблице.
Пример условного обозначения анкерной плиты поз. 11 ( ГОСТ 24379.1-80 ), размером В = 150 мм:
ПЛИТА 150 ГОСТ 24379.1-80
2. Предельные отклонения размеров - по ГОСТ 25347-82.
3. Отливку выполнять по 3-му классу точности ГОСТ 26645-85.
4. Формовочные уклоны - по ГОСТ 3212-80.
5. Литейные радиусы - 5 мм.
6. Параметры шероховатости поверхностей литых анкерных плит должны быть не более Ra = 50 мкм по ГОСТ 2789-73.
![]() Чертеж |
![]() Таблица |
